Это Стальные балки специального профиля, которые укладывают на шпалы или другие опоры, чтобы создать путь для движения транспорта. Они направляют колёса подвижного состава (поездов, трамваев, дрезин), передают давление от колёс на основание пути и обеспечивают плавный ход. На участках с электрической тягой рельсы также служат проводниками обратного силового тока, а на линиях с автоблокировкой — проводниками.
Слово «рельсы» происходит от английского rails (множественное число от rail — «рельс»), которое, в свою очередь, восходит к латинскому regula — «прямая палка, брусок».
Современные рельсы имеют характерное сечение, которое включает три основные части:
Головка — верхняя часть, которая непосредственно контактирует с колёсами.
Шейка — соединяет головку с подошвой.
Подошва — нижняя широкая часть, которая обеспечивает устойчивость рельса и площадь опоры.
Для изготовления рельсов используют углеродистую сталь, которая обладает высокой прочностью, износостойкостью и вязкостью. Чтобы улучшить свойства, в сплав добавляют легирующие элементы (хром, титан, ванадий, никель), которые повышают твёрдость, сопротивление усталостному разрушению и коррозионную стойкость. После прокатки рельсы подвергают термической обработке для придания необходимой структуры и свойств.
Рельсы — это не просто балки, а важнейший элемент инфраструктуры, от качества которого напрямую зависят безопасность и эффективность движения.
ПОДСЛУШАНО РЖД ПУТЬ
Мы - люди дела❕💪😎
Россия и Белоруссия договорились о совместной работе над проектом высокоскоростной железной дороги Москва — Минск. Соглашение подписали министры транспорта двух стран Андрей Никитин и Алексей Ляхнович.
Будущая ВСМ протянется примерно на 715 км. Поезда смогут разгоняться до 400 км/ч, а время в пути сократится с 7–9 до 3 часов. Ожидается, что после запуска магистралью будут пользоваться около 5,8 млн пассажиров в год.
«Проект не только свяжет две столицы Союзного государства, но и создаст современный транспортный каркас для прилегающих регионов, способствуя развитию туризма, промышленности, бизнес-активности, а также созданию новых рабочих мест», — подчеркнул Андрей Никитин.
Для этого Россия и Белоруссия готовят декрет Союзного государства: в нём закрепят общие правила строительства и эксплуатации магистрали, основные принципы финансирования и порядок подготовки технико-экономического обоснования.
Активные строительные работы на минском направлении начнутся после запуска ключевых участков первой российской ВСМ Москва — Санкт-Петербург.
Листва шуршит у шпал, как тихий шёпот.
Я всё ещё надеюсь где-то в глубине,
Что впереди — не только холод и сугробы.
Проверка состояния железнодорожного пути (а также стрелочных переводов и земляного полотна) «вживую», непосредственно на месте. Проще говоря: специалисты лично обходят участок и визуально оценивают его состояние.
При этом натурный осмотр не сводится только к глазам. Обычно он сочетает:
Визуальный осмотр — ищут явные неисправности: негодных элементов (рельсы, шпалы), отступления в эпюре (расположении шпал), проблемы со скреплениями, стыковыми зазорами, состоянием балластной призмы.
Инструментальный контроль — там, где визуально что-то вызывает сомнение, берут измерительные инструменты (путевой штангенциркуль, шаблон).
Часто одновременно с натурным осмотром проводят и другие проверки — например, с помощью путеизмерительной тележки, чтобы оценить геометрию рельсовой колеи.
Все выявленные отклонения фиксируют в отчётных документах (книги ПУ-28, ПУ-29). Цель такого осмотра — вовремя заметить неисправности, чтобы обеспечить безопасность движения поездов.
Такие осмотры проводят по утверждённому графику. В них принимают участие почти все работники дистанции пути начиная от руководства заканчивая бригадирами пути.
После остановки машинист докладывает дежурному по ближайшей станции или поездному диспетчеру: указывает километр, пикет и причину вынужденной остановки.
Далее важно обеспечить безопасность: чтобы не столкнулся встречный поезд (на двухпутном участке), место ограждают (например, петардами), а машинист подаёт сигналы тифоном и прожектором.
А дальше, на место направляют бригаду путейцев. Они расчищают путь — убирают ствол дерева, ветки. Иногда для этого привлекают восстановительный поезд со специальной техникой. После расчистки движение поездов возобновляют. Из-за такой ситуации неизбежно возникают задержки поездов!
Многие знают или когда то слышали, что на железнодорожных путях есть стыки — это места соединения рельсов. Их делят на токопроводящие и изолирующие — и у каждого типа своя важная задача.
Сегодня мы поговорим про изолирующие стыки на железной дороге.

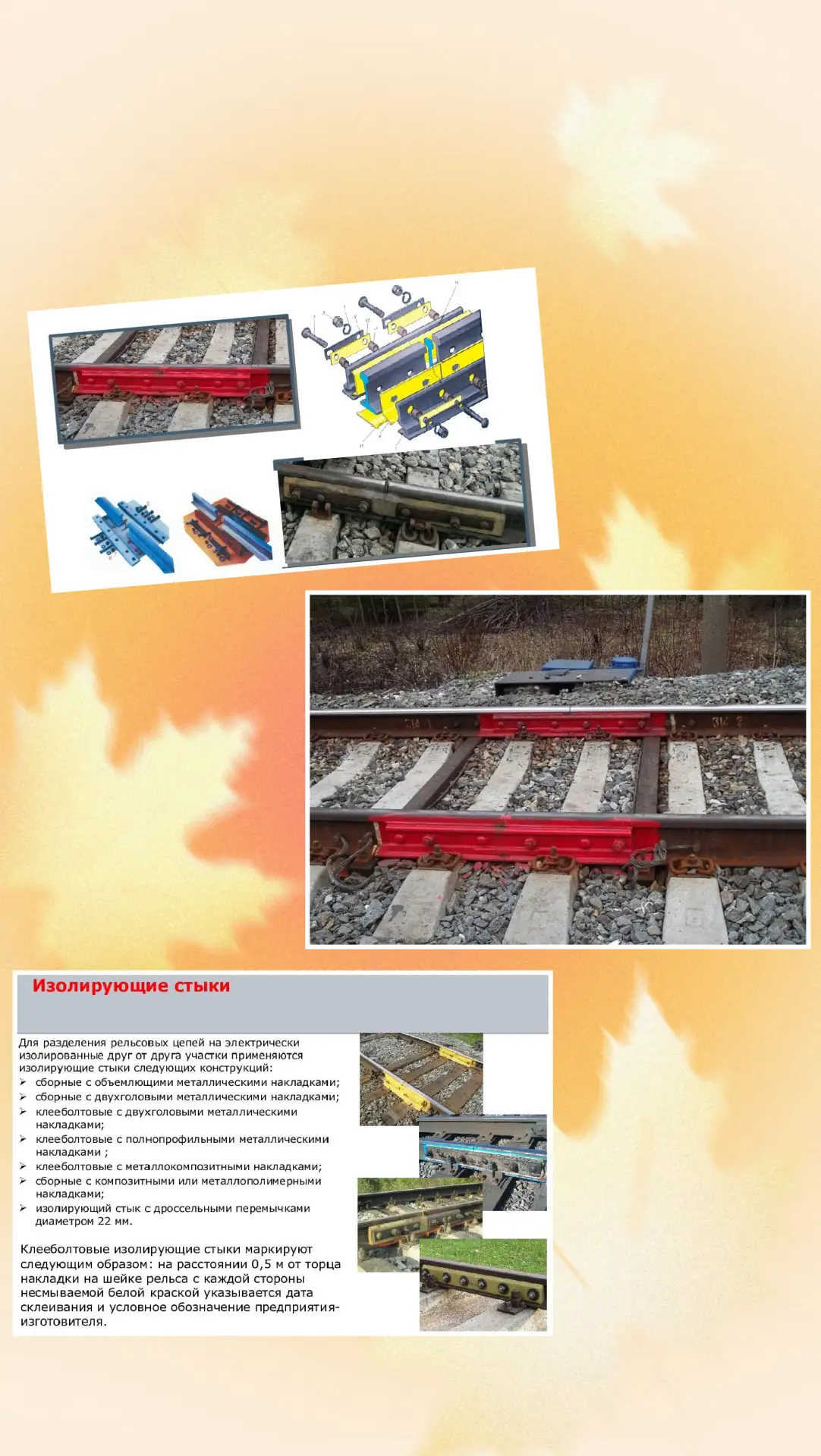

И так, изолирующий стык (его ещё называют «изостык») — это специальное соединение рельсов, которое не пропускает электрический ток между соседними участками пути.
Нужен он для того чтобы делить путь на изолированные участки. Так система автоблокировки «видит», на каком именно отрезке находится поезд.
Это нужно для безопасности: светофоры переключаются корректно, и поезда не могут столкнуться.
Для работы рельсовых цепей. По рельсам идёт слабый сигнальный ток: если на участке стоит поезд, его колёса замыкают цепь, и система понимает, что участок занят. Изостыки как раз и очерчивают границы таких участков.
Чтобы разделять разные электрические секции. Например, на стыках участков с разным родом тока или в местах, где нужно исключить «перетекание» тягового тока.
В изолированном стыке специально убирают любой прямой контакт металла с металлом.
Основные элементы изолирующего стыка:
- Изолирующая прокладка между торцами рельсов — обычно из прочного композита или фибры. Она держит зазор 5–10 мм, чтобы рельсы не касались друг друга.
- Боковые изолирующие прокладки между рельсом и накладками — чтобы ток не шёл через накладки.
- Изолирующие втулки на болтах — болты не должны электрически соединять накладки с рельсом.
Накладки могут быть металлическими (но тогда их изолируют) либо сразу из диэлектрика (стеклопластик, композит).
В современных конструкциях часто используют клееболтовые стыки: накладки приклеивают к рельсу специальным клеем и дополнительно стягивают болтами. Так получается очень прочное и надёжное изолирующее соединение.
Изолирующие стыки устанавливают в створе со светофорами (проходными, входными, выходными, маневровыми), чтобы чётко ограничить блок‑участок. Ещё их устанавливают на границах станций, при примыкании стрелочных переводов, в местах разделения разных электрических секций.
Изостыки нужно регулярно обслуживать: очищать от металлической пыли и стружки (они могут «закоротить» стык), подтягивать болты, проверять состояние изоляции.
Если изостык замкнётся (например, из‑за "сгона" стыка или закорачивания посторонним предметом и тд.), система будет «думать», что участок занят, даже когда он свободен. Это приводит к ложной занятости и сбоям в работе сигнализации.
Изолирующий стык — важный элемент безопасности на железной дороге. Он обеспечивает корректную работу систем сигнализации, предотвращая короткие замыкания и другие аварийные ситуации.

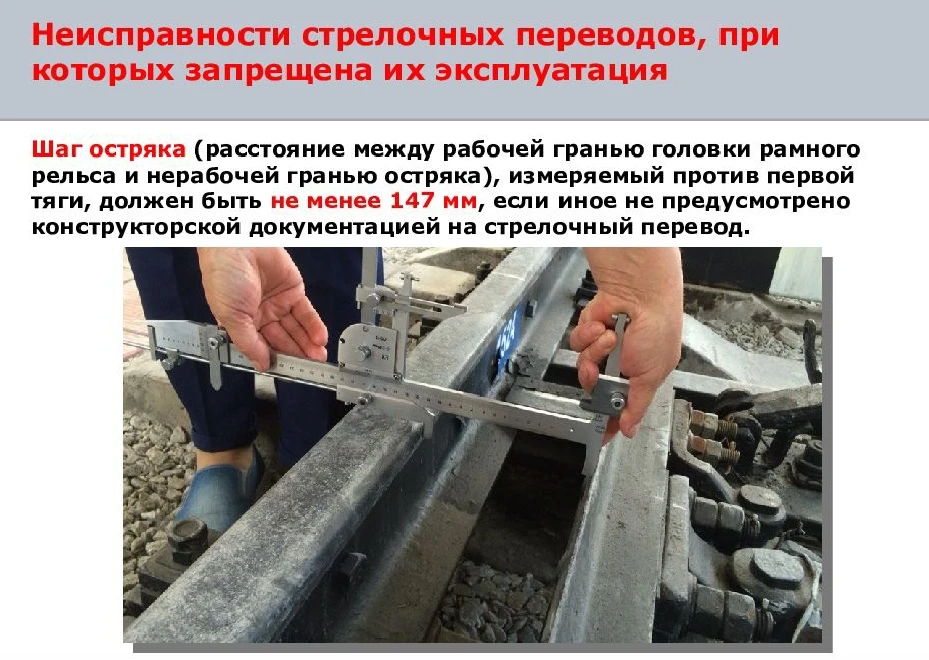

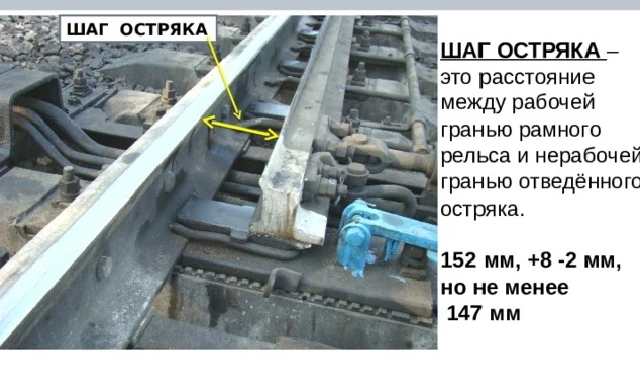

Расстояние между рабочей гранью головки рамного рельса и нерабочей гранью отведённого остряка. Измеряется этот параметр против первой тяги.
Шаг остряка должен быть не менее 147 мм, если иное не предусмотрено конструкторской документацией на конкретный стрелочный перевод.
Основная задача шага остряка — обеспечить безопасный проход колёс подвижного состава без касания остряка. Если это расстояние будет меньше допустимого, гребень колеса может ударить в торец остряка, что создаёт риск схода состава с рельсов.
Для гарантированного прохода колёс необходимо, чтобы разность между шириной колеи и величиной желоба между остряком и рамным рельсом в конце строжки остряка не превышала 1458 мм. Если желоб между отведённым остряком и рамным рельсом имеет ширину менее 60 мм и при этом разность превышает 1458 мм, требуется регулировка длины межостряковой тяги и хода остряков. До проведения работ скорость движения поездов ограничивается до 60 км/ч. ⚠️
Взаимное положение остряков и рамных рельсов контролируется с помощью специального шаблона положения остряка и рамного рельса.
Таким образом, шаг остряка — критически важный параметр, от которого напрямую зависит безопасность движения поездов.
Подвижная единица железнодорожного транспорта предназначенная для автоматизированного контроля рельсов в пути и выявления в них наружных и скрытых дефектов при движении в составе поезда.
Основная задача — своевременно выявить дефекты рельсового полотна (трещины, внутренние и поверхностные повреждения) и принять меры по их устранению для обеспечения безопасности движения поездов.
Особенности работы
- Сканирование происходит при движении поезда, что позволяет проводить контроль больших участков пути.
- Рабочая скорость может варьироваться, например, в некоторых моделях она составляет до 40 км/ч, а при контроле стрелочных переводов снижается до 25 км/ч.
- Результаты контроля фиксируются в виде дефектограмм, которые затем расшифровываются инженерами для определения степени опасности выявленных дефектов и составления ведомости дефектных рельсов.

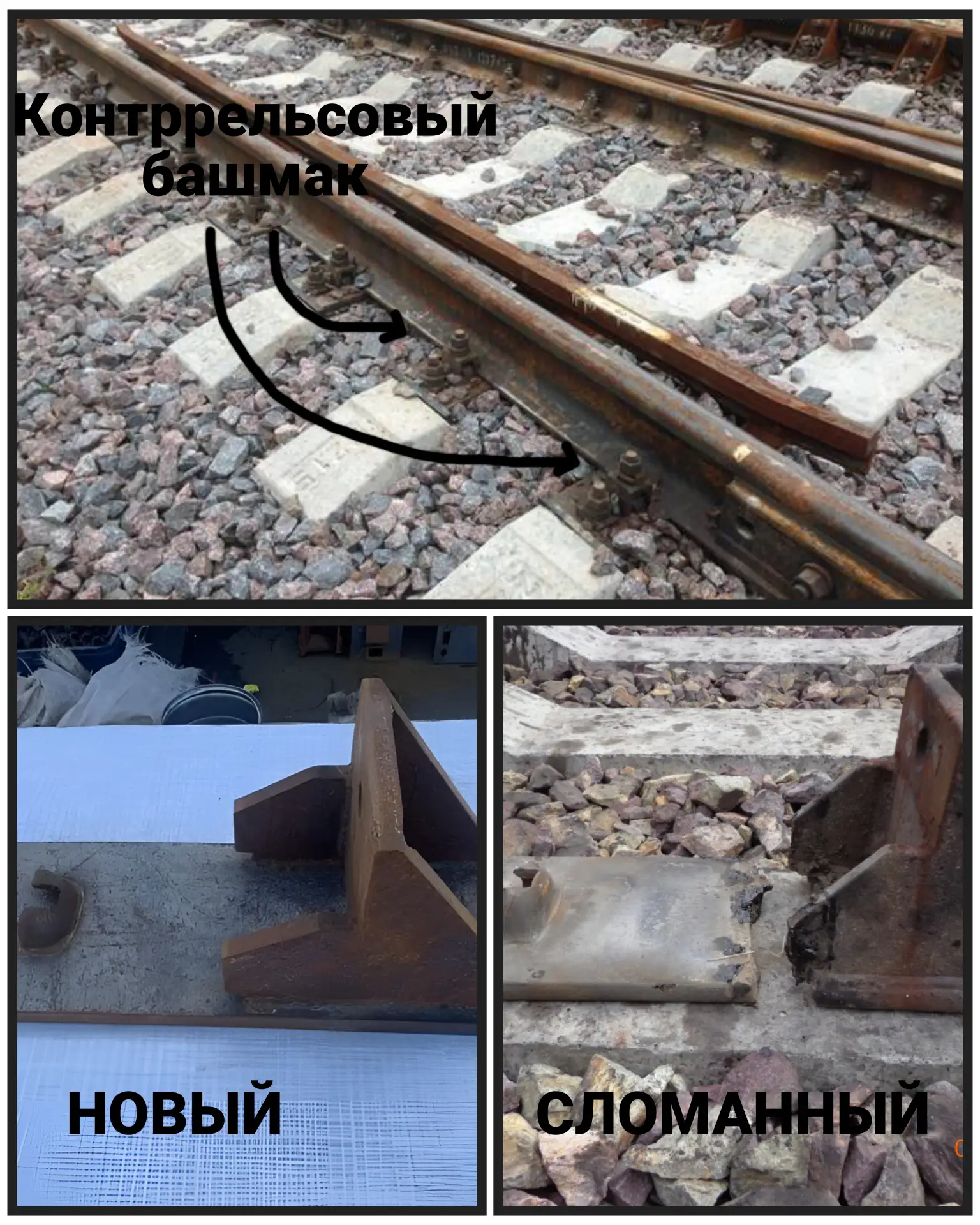

Это стальная опорная конструкция, на которую ставят контррельс и жёстко фиксируют. В типовой узел входят: башмак (подкладка), упорки (упорные элементы), крепежные детали.
Основные места установки:
Зона крестовины стрелочного перевода — чтобы направить гребень колеса через «вредное пространство» и не допустить схода.
Кривые малого радиуса (обычно менее 250–300 м) — для удержания колёсной пары и снижения подреза гребня.
Мосты, эстакады, путепроводы — как дополнительная защита от схода.
Главная задача узла — жёстко держать контррельс в расчётном положении и воспринимать боковые силы от колёс. В отличие от стрелочного башмака, который должен позволять движение остряка, контррельсовый узел делают максимально неподвижным: любой люфт здесь опасен.
ОГРАНИЧЕНИЕ СКОРОСТИ ⚠️
Согласно Пункта 2.3.4
Инструкции 2288р
При наличии негодных узлов промежуточного скрепления на рамном рельсе (в том числе отсутствие заклепок крепления подушки к башмаку), в крестовине или контррельсовом рельсе стрелочного перевода по одной нити скорости движения поездов ограничиваются:
· при негодном узле скреплений на 2-х брусьях подряд скорость движения поездов по прямому направлению 60 км/ч, по боковому направлению 40 км/ч;
· при негодном узле скреплений на 3-х брусьях подряд скорость движения поездов по прямому направлению 40 км/ч, по боковому направлению 25 км/ч;
· при негодном узле скреплений на 4-х брусьях подряд скорость движения поездов по прямому направлению 25 км/ч, по боковому направлению 15 км/ч;
· при негодном узле скреплений на 5 и более брусьях подряд скорость движения поездов по прямому направлению 15 км/ч, по боковому направлению движение 15 км/ч, при ширине колеи 1545 мм и более движение закрывается.

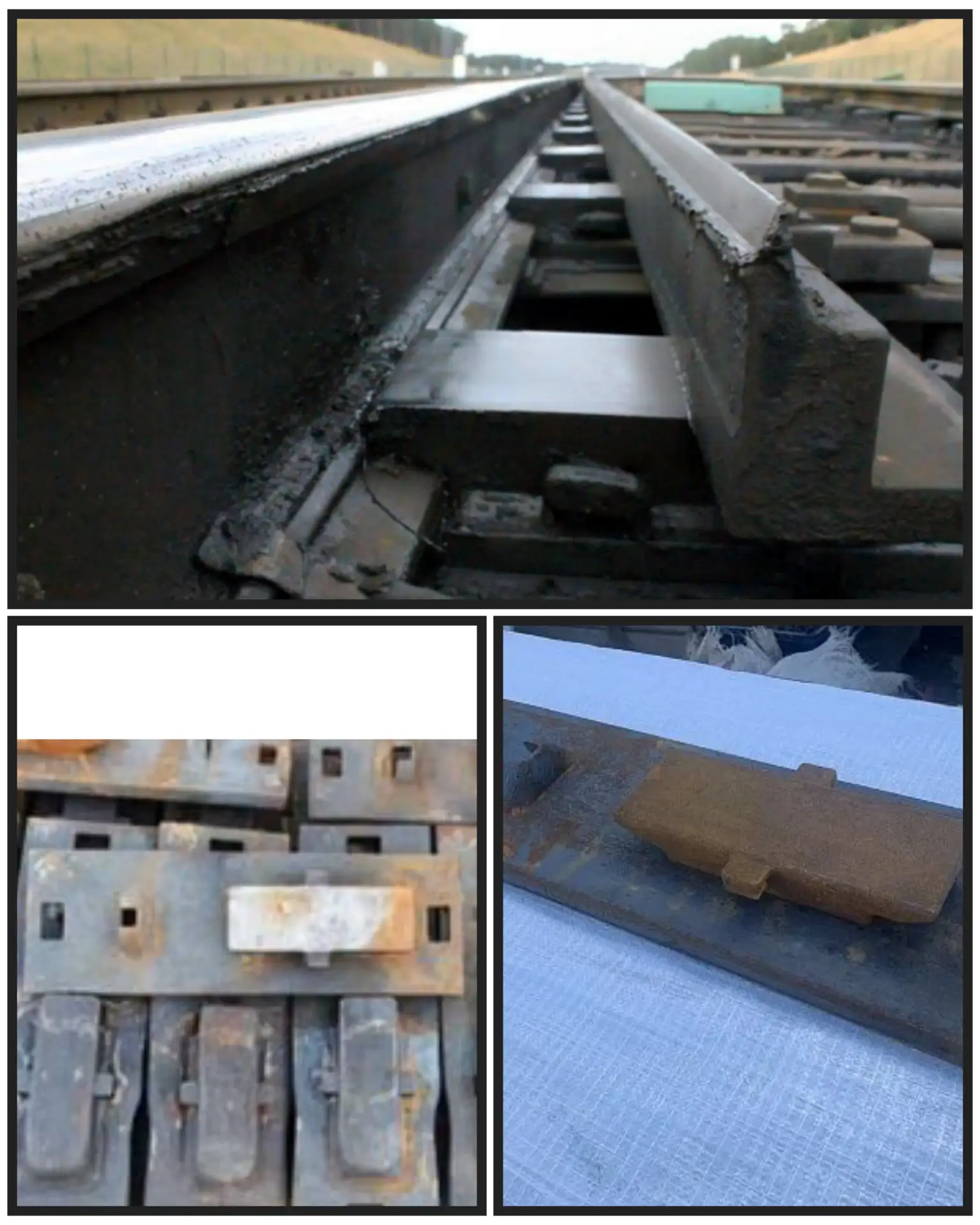

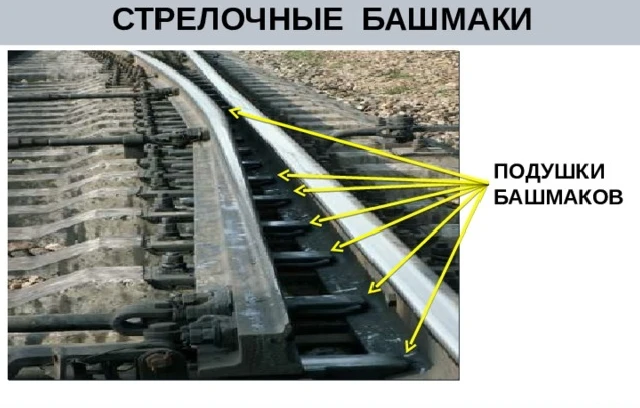

Это не одна деталь, а целый комплект элементов, который работает как опорный узел в стрелке. Его главная задача — передать нагрузку от остряка (подвижной части, которая направляет поезд) и рамного рельса (неподвижной части) на основание стрелки (переводные брусья — деревянные или железобетонные). А ещё он помогает остряку плавно перемещаться при переводе направления движения поезда. Проще говоря: стрелочный башмак держит конструкцию и даёт ей двигаться без заклинивания.
Обычно в такой комплект входят:
Подкладка, стрелочная подушка и упорка.
Когда поезд проходит стрелку, остряк прижимается к рамному рельсу или отводится от него. Башмак принимает на себя силы, которые возникают при этом контакте и движении колёс, и не даёт конструкции деформироваться или «вдавиться» в брусья. Без такой опоры стрелка быстро износилась бы или потеряла точность.
Стрелочные башмаки делают из высокопрочной рельсовой стали — чтобы долго выдерживать нагрузки и износ.
При обслуживании за ними следят: проверяют точность установки, натяжение пружинных прикрепителей, регулярно очищают (особенно зимой, когда наледь может нарушить работу).

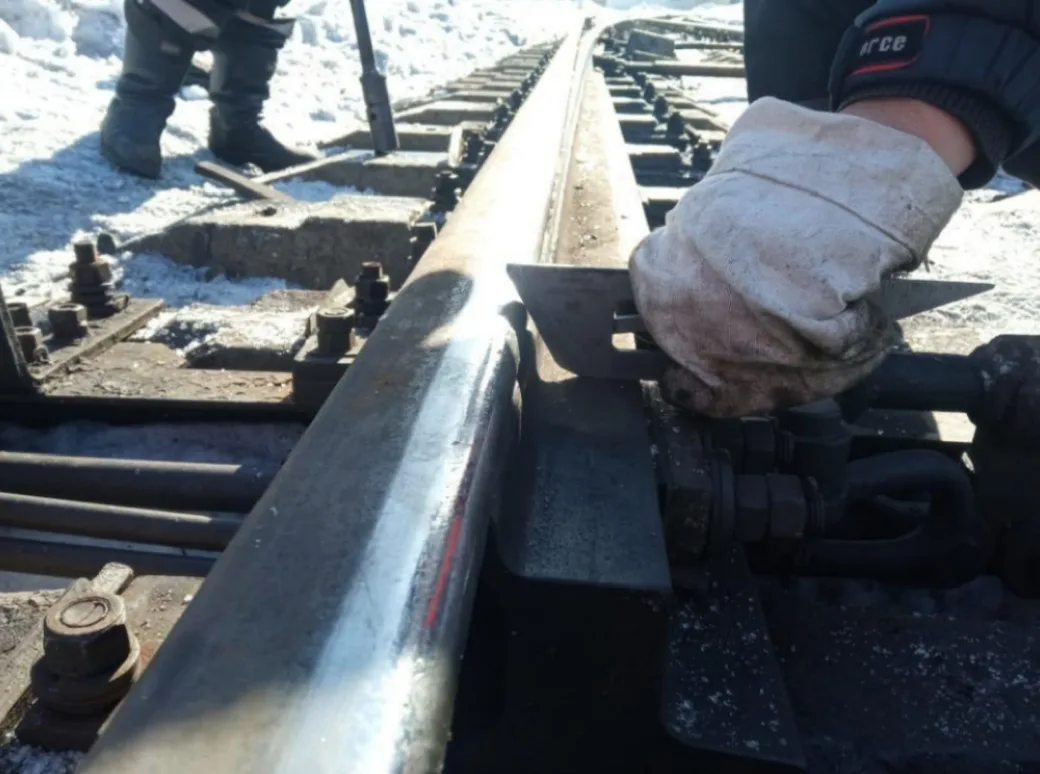

Измерение делают в двух контрольных точках:
в острие остряка;
на определённом расстоянии от острия — зависит от марки стрелки: для марок 1/11 и 1/9 это 200 мм, для 1/18 — 350 мм, для 1/22 — 450 мм.
Если шаблон упирается не в остряк, а образуется зазор у рамного рельса — фиксируют неукрытие.
При неукрытии гребень колеса может попасть в зазор между остряком и рамным рельсом — это риск схода подвижного состава. Поэтому при выявлении такой неисправности закрывают движение в «противошерстном» направлении (от остряка к крестовине).
Устранение неисправности:
- Регулировка прилегания остряка к подушкам и башмакам, устранение люфтов.
- Профильная шлифовка остряка — чтобы восстановить правильный профиль и убрать наплывы.
- Проверка и корректировка ширины колеи и ординат стрелки.
- Если шлифовка и регулировка не помогают — замена ремкомплекта ⚠️
Сегодня особенный день — 1 октября, День нашей большой железнодорожной семьи. 23 года назад родилась компания, которая стала надёжным стальным хребтом страны.
Пусть каждый ваш рейс будет безопасным, каждый путь — ровным, а каждый день — наполненным гордостью за то важное дело, которое вы делаете.
Спасибо вам за труд, за верность профессии и за то, что связываете города и судьбы.
Здоровья вам и вашим близким,
спокойной работы, тепла в домах и новых достижений впереди!
С праздником, родные железнодорожники! 🚂
С Днём компании РЖД! 🎉
С уважением и теплотой.
