Смена стрелочного перевода
⚠️ Серьёзная путевая работа, которую обычно проводят, когда старый перевод сильно изношен, повреждён или нужно обновить его конструкцию (например, перейти с деревянных брусьев на железобетонные).
🔎 Способы укладки стрелочного перевода зависят от условий на участке, наличия техники и требуемой продолжительности «окна» (закрытия движения).
Блочная укладка (основной способ на магистралях)
🏗️ Это самый распространённый вариант на сети РЖД: перевод заранее собирают в крупные блоки на базе и укладывают краном в «окно».
На производственной базе собирают рамный, средний и крестовинный блоки, готовят закрестовинные брусья и рельсы.
В «окно» старый перевод разбирают на аналогичные блоки и грузят на платформы.

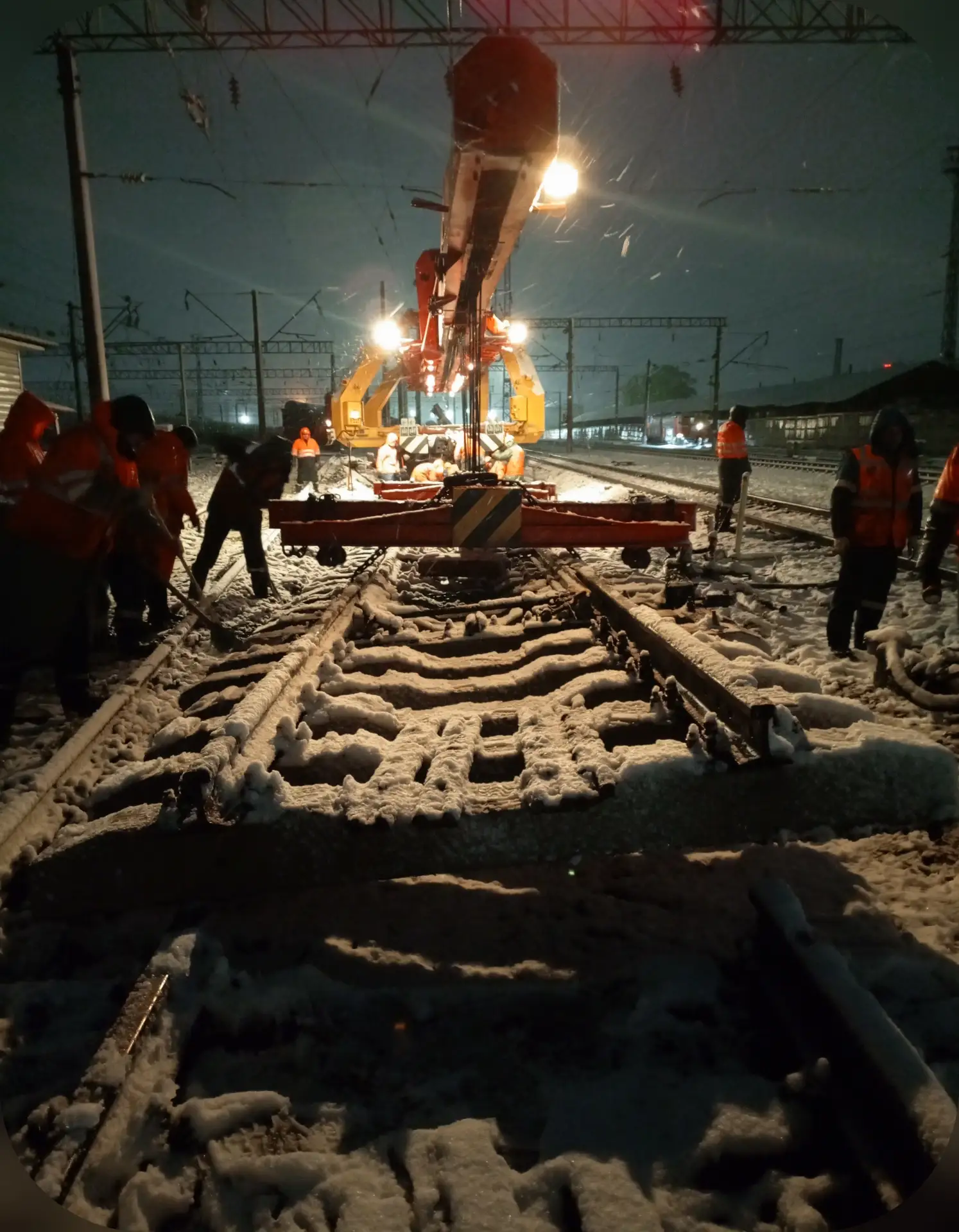

Новый блок подают краном (обычно УК‑25СП или аналоги) и укладывают на подготовленное основание.
Сразу делают грубую выправку и подбивку, чтобы открыть движение с ограниченной скоростью.
✅ Плюсы: минимальное время на месте, высокая точность, меньше ручного труда.
⚠️ Минусы: нужна площадка для сборки блоков, кран и логистика платформ.
Поэлементная укладка
🛠️ Элементы укладывают по одному прямо на месте. Подходит, когда нет возможности использовать крупный кран или собрать блоки заранее.
Когда применяют:
🔹 на малодеятельных и подъездных путях;
🔹 в стеснённых условиях станций, где сложно развернуть технику;
🔹 при частичной замене (например, только крестовины или рамного блока).
Процесс: поочерёдно укладывают брусья, рельсы, остряки, крестовину, собирают стыки, ставят тяги и привод. Выправку и подбивку делают сразу по мере укладки.
✅ Плюсы: гибкость, не нужна предварительная сборка.
⚠️ Минусы: дольше по времени, больше ручного труда, сложнее выдержать точную геометрию.
Укладка «пакетом» (с использованием портальных подъёмников)
🔧 Более технологичный вариант блочной укладки: новый блок временно соединяют со старым в «пакет», затем старый поднимают портальным устройством, освобождая основание, и опускают новый.
Особенности:
🔹 позволяет почти не прерывать работу крана и ускоряет процесс;
🔹 требует точного совпадения геометрии старого и нового перевода;
🔹 чаще встречается на крупных узлах и при модернизации станций.
Укладка в кривых: по хорде или по касательной
📐 Если стрелочный перевод нужно вписать в кривую, используют специальные схемы раскладки брусьев и, при необходимости, изогнутые элементы.
По хорде: перевод укладывают так, что его ось совпадает с хордой кривой заданного радиуса. Это самый частый вариант.
По касательной: ось перевода совпадает с касательной к кривой в точке примыкания. Применяют, когда нужно сохранить направление прямого пути без излома.
❗️ Важно: изогнутые рамные рельсы и остряки обычно готовят на заводе по проекту.
